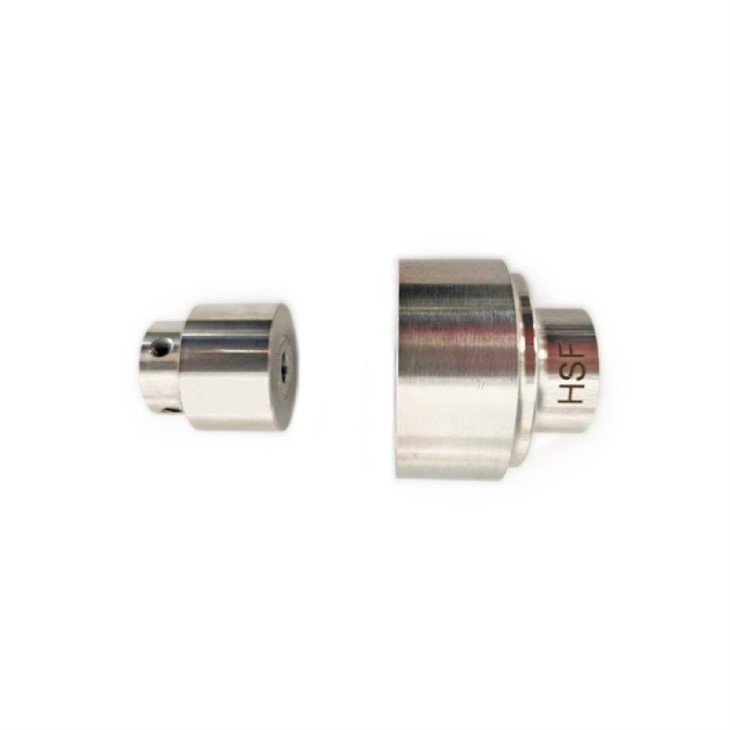

Radiaalne magnetühendus

Radiaalne magnetühendus

Püsimagnetite peamine kasutusala on magnetiline sidestus, mis tugineb peamiselt diametraalselt vastandlike magnetpooluste vahelisele tõmbejõule, et luua müra- ja hõõrdevaba kontaktivaba ülekanne sisemiste ja väliste mehaaniliste süsteemide vahel.

Omadused:

1. Teisendage tavaline dünaamiline tihendus staatiliseks, et saavutada jõuülekanne ilma lekketa.

2. Vibratsiooni ülekannet saab ära hoida, võimaldades kontaktivaba jõuülekandega masinate stabiilset tööd.

3. Vabastage ülekoormuskaitse.

4. Lihtne ehitada, tõrkeotsing ja lihtsa struktuuri hooldamine.

5. Liikumise tüüpe on erinevaid, näiteks lineaarne liikumine, pöörlev liikumine ja kruviühendliikumine.

6. Vabane reostusest.

Klassifikatsioonid:

Magnetühenduse klassifitseerimisel on mitu kriteeriumi:

1. Sidestamise kontseptsiooni alusel saab jagada sünkroonseks, pöörisvooluliseks ja hüstereetiliseks tüübiks.

2. Liikumise tüübi järgi võib liigitada lineaarseks, pöörlevaks ja kruvitüübiks.

3. Struktuurivormi alusel saab jagada silindritüübiks ja kettatüübiks.

4.Sõltuvalt sellest, kuidas magnetid on paigutatud, saab need jagada vahelduvateks ja kombineeritud tüüpideks.

Struktuuriparameetrite optimeerimine:

Magnetühendusel on palju struktuurseid omadusi ja nende parameetrite muutused mõjutavad koheselt pöördemomendi edastamist.

1. Magnetpooluse arv tuleks optimeerida. Magnetostaatilise energia põhimõte ütleb, et kui pooluste arv tõuseb, saab energiat tõhusamalt salvestada, mis toob kaasa staatilise energia vabanemise pärast selle muundamist kineetiliseks energiaks. Liiga palju pooluseid põhjustab aga rohkem voo leket, mis vähendab õhupilu läbiva voo tihedust ja sellest tulenevat pöördemomenti. Väikese efektiivse raadiuse või väikese õhuvahe jaoks on vaja rohkem poste, samas kui suure efektiivse raadiuse või suure õhuvahe jaoks on vaja vähem poste.

2. Ideaalse ikke raua paksuse saavutamine. Raudraud võib edukalt blokeerida magnetvälja väljastpoolt. Ike triikrauad, mis on magnetahela süsteemi osa, on võimelised muutma voo tiheduse tugevust ja jaotust, samuti selle leket ja püsimagnetvälja tööolekut. Õhukese kihiga raud kutsub kõigepealt esile magnetilise küllastumise, millele järgneb magnettakistuse suurenemine ja lõpuks pöördemomendi vähenemine.

3. Püsimagnetite paksuse parandamine. Püsimagnet pakub kogu vooluringi magnetilist potentsiaali. Pöördemoment suureneb, kui õhupilu voo tihedus suureneb. Teatud piirides põhjustab püsimagneti paksus pöördemomendi märkimisväärset suurenemist. Magnettakistuse ja voo lekke tõttu peatub pöördemomendi suurenemine, kui paksus jõuab teatud punkti.
