5G tsirkulatsioonimagnet

Sissejuhatuskohta5G tsirkulatsioonimagnet

5G on äratanud palju tähelepanu tänu selle rakendusvõimalustele sõidukite võrkudes ja tööstuses IOT-s, samas kui Hiina ja USA vaheline kaubandussõda soodustab ka temperatuuri. Tegelikult on 5G tekitanud kära ka 5G tsirkulatsioonipumba magneti masstootmise tõttu. Raadiosagedusliku alamsüsteemi olulise komponendina on tsirkulaatoreid laialdaselt kasutatud 2G ~ 4G traadita tugijaama lainefiltris, duplekseris ja peegeldusvõimendis. Võrreldes 4G-ga on 5G-l palju suurem võrguvõimsuse nõue ja massiivne MIMO-tehnoloogia on üks kriitilisi tehnoloogiaid võrgu läbilaskevõime suurendamiseks. Massiivse MIMO-tehnoloogia toetamiseks suureneb 5G antennikanal märkimisväärselt 64-kanalini 4-kanalilt ja 8-kanalini 4G-s. Raadiosagedusseadmete tarbimine on kanalite arvu suurenemisega mitu korda suurenenud. Lisaks on töösageduse paranemise tõttu suurem tugijaama tihedus kui 4G. Seega suureneb järsult ringluspumba ja vastava 5G tsirkulatsioonipumba tarbimine.

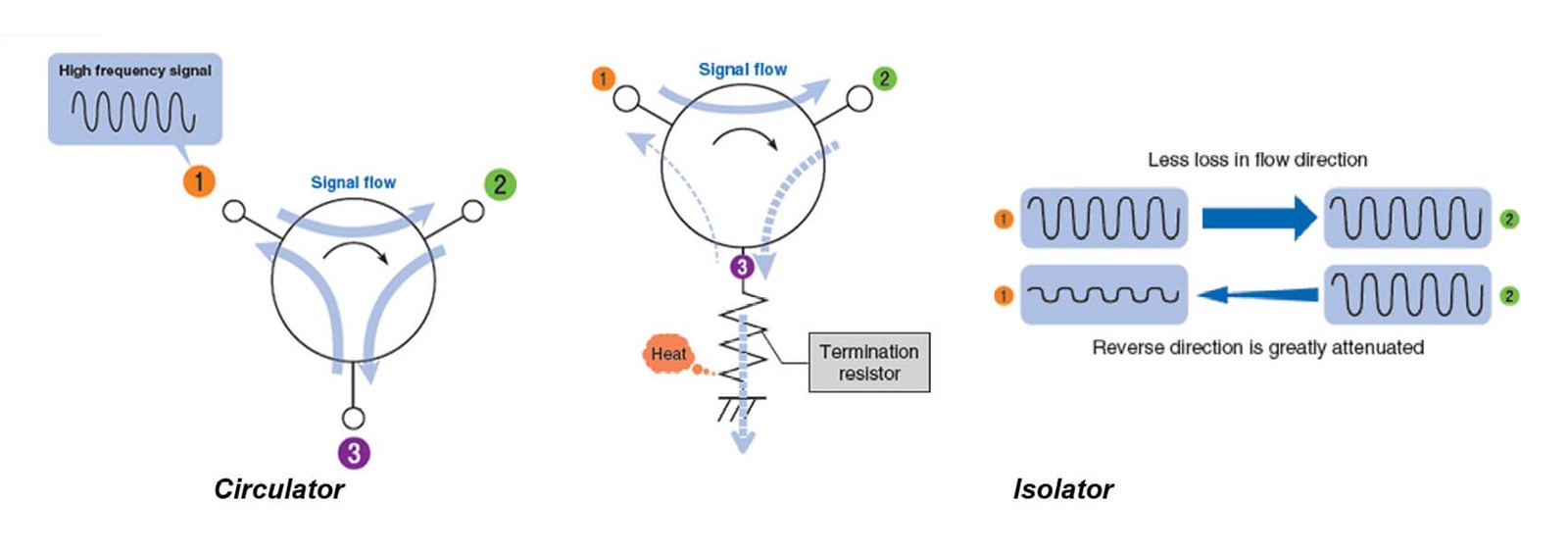

Mis on tsirkulaator?

Tsirkulaator on raadiosageduslik passiivne seade mobiilside valdkonnas, mis võimaldab mikrolaine- või raadiosagedussignaali edastada ühesuunalise ringiga. Ühesuunalise ülekande omadused põhinevad güromagnetilise ferriidi güromagnetilisel omadusel. Güromagnetiline ferriit on teatud tüüpi ferriitmaterjal, mille polarisatsioonitasand pöörleb pidevalt ümber ülekandesuuna, kui tasapinnaline polariseeritud elektromagnetlaine liigub läbi ferriidi ühes kindlas suunas kõrgsagedusliku magnetvälja all. Ühesuunalisi edastuskarakteristikuid kasutatakse peamiselt tasandi ja taseme või raadiosagedusseadmete taseme ja süsteemi vastastikuseks isoleerimiseks, et tagada sõltumatu töö, seega kaitsta signaaliallikat ja vähendada sageduse tõmbamist, häireid või tarbetut kiirgust, mis parandab tõhusalt vooluahelat. kvaliteet.

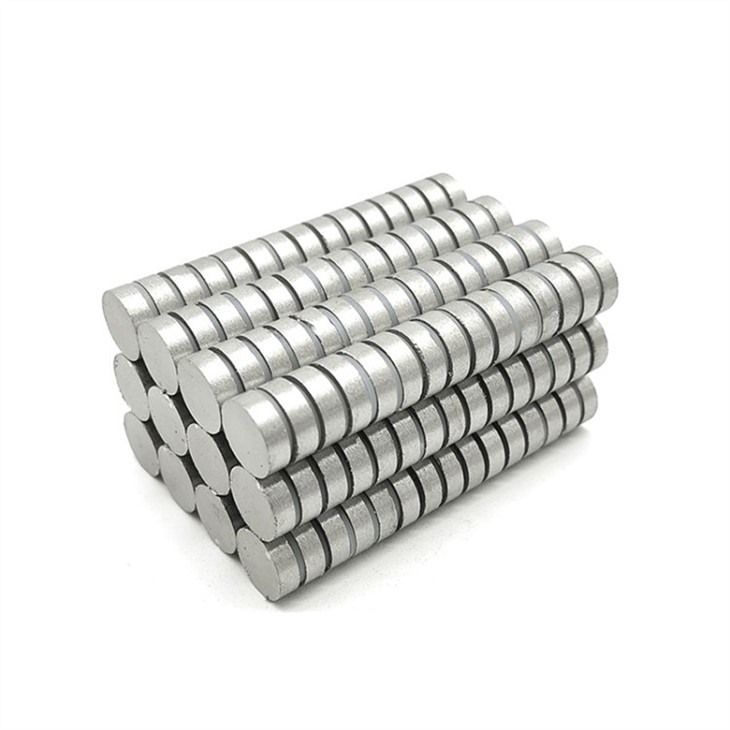

Umbes 5G tsirkulatsioonimagneti kohta

Püsimagnetid on põhikomponent, mis rakendab konstantset alalisvoolu magnetvälja güromagnetilisele ferriidile ja mõjutab otseselt tsirkulatsioonipumba tööriba, temperatuuri stabiilsust ja muid parameetreid. Nii ferriit- kui ka Samarium Cobalt magnetid võivad olla tsirkulatsioonipumba magnetid. Ferriitmagnetid võivad tsentrist kõrvale kalduda ja tsirkulatsioonipumba jõudlus muutuda ebastabiilseks, vahepeal ei suuda ferriit rahuldada ka 5G tsirkulatsioonipumba miniatuursuse vajadust. Sel juhul on Sm₂Co₁₇magnetid on valitud 5G tsirkulatsioonipumba magnetiks, isegi neil pole kulueelist. Seoses 5G tugijaama ehituse suurenemisega on nõudlus Sm₂Co₁₇5G tsirkulatsioonipumba magnet kasvab plahvatuslikult.
