Geofoni magnet
Nõudlus seismiliste andmete kogumise täpsuse ja kvaliteedi järele kasvab geofüüsikalise uurimise tehnoloogia arenedes. Litoloogia, vedelike ja purunenud reservuaaride tuvastamiseks on vaja lairibaühendust, kõrge täpsusega, kõrge signaali-müra suhet ja kõrgeid dünaamilisi andmeid, mis parandab reservuaari asukohta, omadusi, ühenduvust ja lõpuks ka õli taaskasutamist.
Geofoni magnet
Nõudlus seismiliste andmete kogumise täpsuse ja kvaliteedi järele kasvab geofüüsikalise uurimise tehnoloogia arenedes. Litoloogia, vedelike ja purunenud reservuaaride tuvastamiseks on vaja lairibaühendust, kõrge täpsusega, kõrge signaali-müra suhet ja kõrgeid dünaamilisi andmeid, mis parandab reservuaari asukohta, omadusi, ühenduvust ja lõpuks ka õli taaskasutamist. Geofon on professionaalne andur, mis muudab pinna mehaanilise vibratsiooni elektriliseks signaaliks või elektromehaaniline muundur, mis muudab mehaanilise energia elektrienergiaks. See on kogu seismiliste andmete kogumise protsessi kriitiline komponent. Vastavalt oma tööpõhimõtetele liigitatakse geofonid elektromagnetilise induktsiooni, piesoelektrilise keraamika, MEMS ja fiiberoptika kategooriasse. Kõige levinum tüüp on elektriinduktsioon ja kõige tüüpilisem on liikuva mähisega geofon.
Põhistruktuur ja tööpõhimõte
Geofonid jagunevad kahte tüüpi: vibratsioonisüsteemid ja magnetahela süsteemid. Kest on valmistatud silindrikujulisest pehmest rauast ja keskosas on magnetahela süsteem. Magnetahela süsteem koosneb magnetist ja kahest poolusest kingadest, mis on kinnitatud kesta külge. Pehme rauast kesta ja geofoni magneti vahelise ruumi hõivab vibratsioonisüsteem, mis koosneb mähist, mähise toest ja vedrudest, mis koos moodustavad veereva keha. Sisestage geofon vertikaalselt pinnale ja geofon haakub maapinnaga läbi kesta sabakoonuse. Pinna vibratsioon põhjustab suhtelist liikumist veereva korpuse ja kesta vahel, mille tulemuseks on pooli suhteline liikumine magnetväljas ja vibratsiooniperioodile vastav väljundvoolu signaal. Maa-aluste kihtide struktuur näidatakse pärast signaali töötlemist.
Geophone Magneti kohta

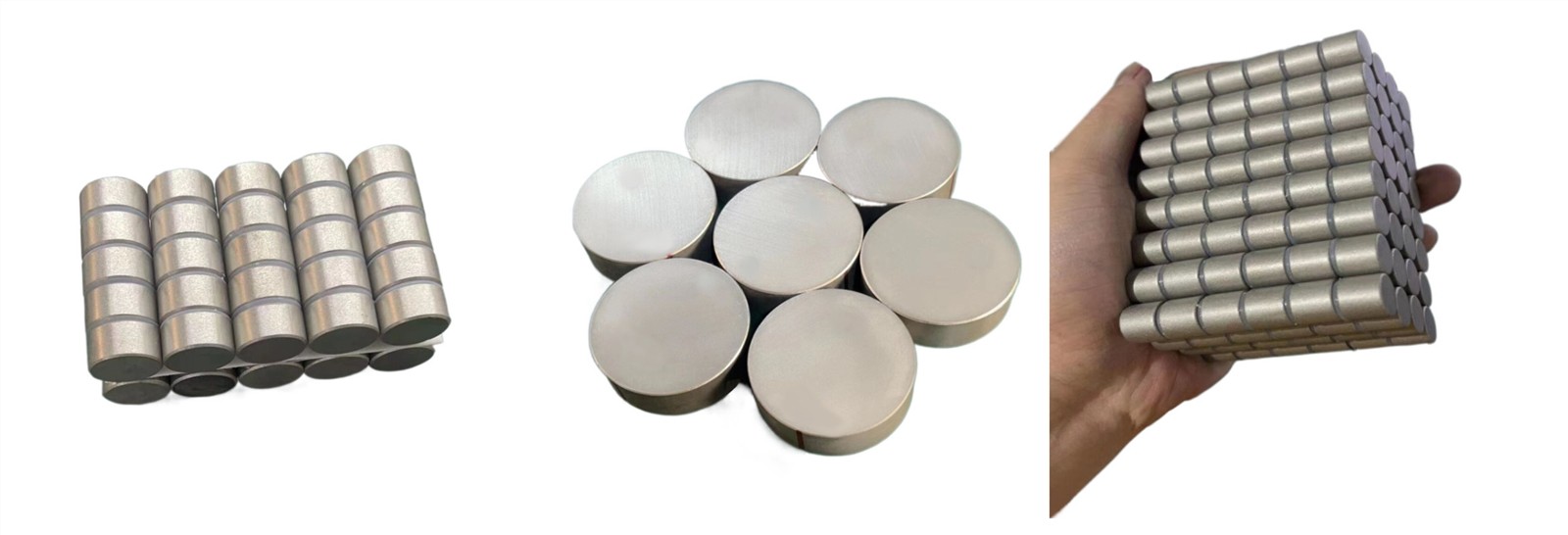

Geofoni magnet kui toote põhikomponent ei mõjuta mitte ainult geofoni põhiindekseid ja parameetreid, vaid ka selle maksumust. Erinevat tüüpi püsimagnetid pakuvad erinevaid geofoni funktsioone. Ainult magneti parameetrid määravad õhupilu voo. Magnetiline järelmõju, temperatuur, elektromagnetilised häired ja vibratsioon mõjutavad õhupilu voogu, põhjustades geofoni parameetrite muutumist. Kuigi geofonides on kasutatud AlNiCo magneteid, paagutatud Samarium Cobalt magneteid ja paagutatud neodüümmagneteid, peetakse valatud AlNiCo magneteid nende suure täpsuse, stabiilsuse ja madala hinna tõttu endiselt parimaks geofonimagneti valikuks. Samuti tuleb märkida, et nendel magnetitel on väga väike mõõtmete tolerants.
